Introducción

Una vez que hayas recopilado los datos, ¿qué harás con ellos? Los datos se pueden describir y presentar en muchos formatos diferentes. Por ejemplo, supongamos que estás interesado en comprar una casa en una zona determinada. Es posible que no tengas ni idea de los precios de las viviendas, por lo que puedes pedirle a tu agente inmobiliario que te dé un conjunto de datos de muestra de los precios. Mirar todos los precios de la muestra suele ser abrumador. Una mejor forma sería observar la mediana del precio y la variación de los precios. La mediana y la variación son solo dos formas que aprenderás para describir los datos. Tu agente también puede proporcionarte un gráfico de los datos. En esta lección estudiarás las formas numéricas y gráficas de describir y mostrar tus datos. Esta área de la estadística se llama “Estadística Descriptiva”.

Un gráfico estadístico es una herramienta que ayuda a conocer la forma o la distribución de una muestra o de una población. Un gráfico puede ser una forma eficaz de presentar los datos que una masa de números porque podemos ver dónde se agrupan los datos y dónde hay solo unos pocos valores de datos. Los periódicos e internet utilizan gráficos para mostrar tendencias y permitir a los lectores comparar rápidamente datos y cifras. Los estadísticos suelen hacer primero un gráfico de los datos para hacerse una idea de lo que arrojan. Luego, se pueden aplicar herramientas más formales.

Algunos de los tipos de gráficos que se utilizan para resumir y organizar los datos son el diagrama de puntos, el gráfico de barras, el histograma, el diagrama de tallo y hojas, el polígono de frecuencias (un tipo de gráfico de líneas discontinuas), el gráfico circular y el diagrama de caja. En esta lección veremos brevemente gráficos de tallo y hoja, gráficos de líneas y gráficos de barras, así como polígonos de frecuencia y gráficos de series temporales, haremos hincapié en los histogramas y los diagramas de caja.

Desarrollo del tema

1. Gráficos de tallo y hoja, gráficos de líneas y gráficos de barras

Un gráfico sencillo como el gráfico de tallo y hoja o gráfico de tallo, procede del campo del análisis exploratorio de datos. Es una buena opción cuando los conjuntos de datos son pequeños. Para crear el gráfico, es necesario dividir cada observación de datos en un tallo y una hoja. La hoja consta de un último dígito significativo. Por ejemplo, 23 tiene el tallo dos y la hoja tres. El número 432 tiene el tallo 43 y la hoja dos. Asimismo, el número 5.432 tiene el tallo 543 y la hoja dos. El decimal 9,3 tiene el tallo nueve y la hoja tres. Para representarlo se debe escribir los tallos en una línea vertical de menor a mayor, dibujar una línea vertical a la derecha de los tallos. Luego, escribir las hojas en orden creciente junto a su correspondiente tallo.

Ejemplo:

En la clase de Precálculo de primavera de Susan Dean las calificaciones del primer examen fueron las siguientes (de menor a mayor):

33; 42; 49; 49; 53; 55; 55; 61; 63; 67; 68; 68; 69; 69; 72; 73; 74; 78; 80; 83; 88; 88; 88; 90; 92; 94; 94; 94; 94; 96; 100

El gráfico de tallo muestra que la mayoría de las calificaciones fueron de 60, 70, 80 y 90. Ocho de las 31 calificaciones, es decir, aproximadamente el 26 %

estaban en los 90 o 100, un número bastante alto de calificaciones con A.

El diagrama de tallo es una forma rápida de representar datos gráficamente y ofrece una imagen exacta de la información. Hay que buscar un patrón general y los valores atípicos. Un valor atípico es una observación de datos que no se ajusta al resto de los datos. A veces se le llama valor extremo. Cuando grafiques un valor atípico parecerá que no se ajusta al patrón del gráfico. Algunos valores atípicos se deben a errores (por ejemplo, anotar 50 en vez de 500), mientras que otros pueden indicar que está ocurriendo algo inusual. Para explicar los valores atípicos se necesita información de fondo, por lo que los trataremos con más detalle más adelante.

Ejemplo:

Los datos son las distancias (en kilómetros) de un hogar a supermercados locales. Se debe crear un diagrama de tallo con los datos:

1,1; 1,5; 2,3; 2,5; 2,7; 3,2; 3,3; 3,3; 3,5; 3,8; 4,0; 4,2; 4,5; 4,5; 4,7; 4,8; 5,5; 5,6; 6,5; 6,7; 12,3

¿Los datos parecen tener alguna concentración de valores?

NOTA: Las hojas están a la derecha del decimal.

Solución:

El valor 12,3 puede ser un valor atípico. Los valores parecen concentrarse en los tres y cuatro kilómetros.

Ejemplo:

El diagrama de tallo y hoja bilateral permite comparar los dos conjuntos de datos en dos columnas. En el diagrama de tallo y hoja bilateral dos conjuntos de hojas comparten el mismo tallo. Las hojas están a la izquierda y a la derecha de los tallos. La Tabla 3 y la Tabla 4 muestran las edades de los presidentes en su investidura y al momento de su muerte. Construya un diagrama de tallo y hoja bilateral utilizando estos datos.

Otro tipo de gráfico que resulta útil para valores de datos específicos es el gráfico de líneas. En el gráfico de líneas en particular que se muestra en el ejemplo, el eje x (eje horizontal) está formado por los valores de los datos y el eje y (eje vertical) por puntos de frecuencia. Los puntos de frecuencia se conectan mediante segmentos de la línea.

Número de veces que se le recuerda al adolescente	Frecuencia
0	2
1	5
2	8
3	14
4	7
5	4

En una encuesta, se preguntó a 40 madres cuántas veces a la semana hay que recordarle a un adolescente que haga sus tareas. Los resultados se muestran en la Tabla 5 y en la Imagen 1.

Los gráficos de barras están formados por barras separadas entre sí. Las barras pueden ser rectángulos o recuadros rectangulares (usados en representaciones tridimensionales), y pueden ser verticales u horizontales. El gráfico de barras que se muestra en el siguiente ejemplo que tiene los grupos de edad representados en el eje x y las proporciones en el eje y.

Ejemplo:

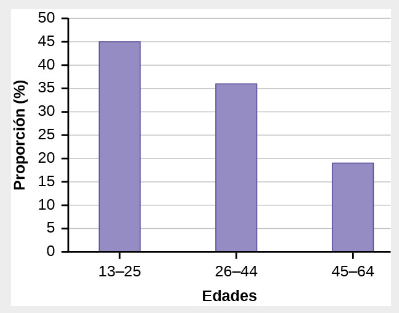

A finales de 2011, Facebook tenía más de 146 millones de usuarios en Estados Unidos. La Tabla 6 muestra tres grupos de edad, el número de usuarios en cada grupo de edad y la proporción (%) de usuarios en cada grupo de edad. Construya un gráfico de barras con estos datos.

Solución:

2. Histogramas, polígonos de frecuencia y gráficos de series temporales

Para la mayor parte del trabajo que se realiza en esta lección se utilizará un histograma para mostrar los datos. Una de las ventajas de un histograma es que puede mostrar fácilmente grandes conjuntos de datos. Una regla general es utilizar un histograma cuando el conjunto de datos consta de 100 valores o más.

Un histograma está formado por recuadros contiguos (adyacentes). Tiene un eje horizontal y otro vertical. El eje horizontal está identificado con lo que representan los datos (por ejemplo, la distancia de su casa a la escuela). El eje vertical está identificado como frecuencia o frecuencia relativa (o porcentaje de frecuencia o probabilidad). El gráfico tendrá la misma forma con cualquiera de las dos etiquetas. El histograma (al igual que el diagrama de tallo) puede darle la forma de los datos, el centro y la dispersión de los datos.

La frecuencia relativa es igual a la frecuencia de un valor observado de los datos dividida por el número total de valores de datos de la muestra. (Recuerde que la frecuencia se define como el número de veces que se produce una respuesta). Si:

• f = frecuencia
• n = número total de valores de datos (o la suma de las frecuencias individuales) y
• RF = frecuencia relativa, entonces:

Por ejemplo, si tres estudiantes de la clase de Inglés del Sr. Ahab compuesta por 40 estudiantes obtuvieron del 90 % al 100 %, entonces,

El 7,5 % de los estudiantes obtuvieron del 90 % al 100 %. Del 90 % al 100 % son medidas cuantitativas.

Para construir un histograma, primero hay que decidir cuántas barras o intervalos (también llamados clases) representan los datos. Muchos histogramas constan de cinco a 15 barras o clases para mayor claridad, hay que elegir el número de barras. Se debe elegir un punto de partida para que el primer intervalo sea menor que el valor más pequeño de los datos.

Un punto de partida conveniente es un valor inferior llevado a un decimal más que el valor con más decimales. Por ejemplo, si el valor con más decimales es 6,1 y este es el valor más pequeño, un punto de partida conveniente es 6,05 (6,1 – 0,05 = 6,05). Decimos que 6,05 tiene más precisión. Si el valor con más decimales es 2,23 y el valor más bajo es 1,5, un punto de partida conveniente es 1,495 (1,5 – 0,005 = 1,495).

Si el valor con más decimales es 3,234 y el valor más bajo es 1,0, un punto de partida conveniente es 0,9995 (1,0 – 0,0005 = 0,9995). Si todos los datos son enteros y el valor más pequeño es dos, un punto de partida conveniente es 1,5 (2 – 0,5 = 1,5). Además, cuando el punto de partida y otros límites se llevan a un decimal adicional, ningún valor de los datos caerá en un límite. El siguiente ejemplo detalla cómo construir un histograma utilizando datos continuos y cómo crear un histograma utilizando datos discretos.

Ejemplo:

Los siguientes datos son las estaturas (en pulgadas con una aproximación de media pulgada) de 100 jugadores hombres de fútbol semiprofesional. Las alturas son datos continuos, ya que la altura se mide.

60; 60,5; 61; 61; 61,5
63,5; 63,5; 63,5
64; 64; 64; 64; 64; 64; 64; 64,5; 64,5; 64,5; 64,5; 64,5; 64,5; 64,5; 64,5
66; 66; 66; 66; 66; 66; 66; 66; 66; 66; 66,5; 66,5; 66,5; 66,5; 66,5; 66,5; 66,5; 66,5; 66,5; 66,5; 66,5; 67; 67; 67; 67; 67; 67; 67; 67; 67; 67; 67; 67; 67,5; 67,5; 67,5; 67,5; 67,5; 67,5; 67,5
68; 68; 69; 69; 69; 69; 69; 69; 69; 69; 69; 69; 69,5; 69,5; 69,5; 69,5; 69,5
70; 70; 70; 70; 70; 70; 70,5; 70,5; 70,5; 71; 71; 71
72; 72; 72; 72,5; 72,5; 73; 73,5
74

El valor de datos más pequeño es 60. Como los datos con más decimales tienen un decimal (por ejemplo, 61,5), queremos que nuestro punto de partida tenga dos decimales. Dado que los números 0,5, 0,05, 0,005, etc. son números convenientes, utiliza 0,05 y réstelo a 60, el valor más pequeño, para el punto de partida conveniente.

60 – 0,05 = 59,95 que es más preciso que, por ejemplo, 61,5 por un decimal. El punto de partida es, pues, 59,95.

El valor mayor es 74, por lo que 74 + 0,05 = 74,05 es el valor final.

Luego, calcular el ancho de cada barra o intervalo de clase. Para calcular este ancho, restar el punto inicial del valor final y dividirlo entre el número de barras (debes elegir el número de barras que desees). Supón que elegiste ocho barras.

NOTA: Redondear a dos y hacer que cada barra o intervalo de clase tenga dos unidades de ancho. Redondear a dos es una forma de evitar que un valor caiga en un límite. El redondeo al número siguiente es a menudo necesario, incluso si va en contra de las reglas estándar de redondeo. Para este ejemplo, utilizar 1,76 como ancho también funcionaría. Una pauta que siguen algunos para el número de barras o intervalos de clase es tomar la raíz cuadrada del número de valores de datos y luego redondear al número entero más cercano, si es necesario. Por ejemplo, si hay 150 valores de datos, tome la raíz cuadrada de 150 y redondee a 12 barras o intervalos.

Los límites son:

59,95
59,95 + 2 = 61,95
61,95 + 2 = 63,95
63,95 + 2 = 65,95
65,95 + 2 = 67,95
67,95 + 2 = 69,95
69,95 + 2 = 71,95
71,95 + 2 = 73,95
73,95 + 2 = 75,95

Las alturas de 60 a 61,5 pulgadas están en el intervalo de 59,95 a 61,95. Las alturas que son 63,5 están en el intervalo de 61,95 a 63,95. Las alturas que van de 64 a 64,5 están en el intervalo de 63,95 a 65,95. Las alturas de 66 a 67,5 están en el intervalo de 65,95 a 67,95. Las alturas de 68 a 69,5 están en el intervalo de 67,95 a 69,95. Las alturas de 70 a 71 están en el intervalo de 69,95 a 71,95. Las alturas de 72 a 73,5 están en el intervalo de 71,95 a 73,95. La altura 74 está en el intervalo de 73,95 a 75,95.

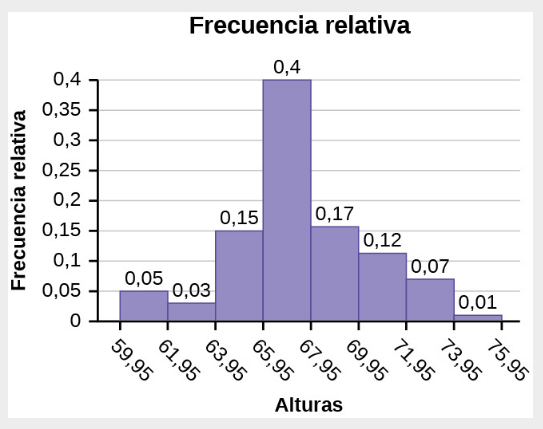

El siguiente histograma muestra las alturas en el eje x y la frecuencia relativa en el eje y.

Polígonos de frecuencia

Los polígonos de frecuencias son análogos a los gráficos de líneas y, al igual que los gráficos de líneas facilitan la interpretación visual de los datos continuos, también lo hacen los polígonos de frecuencias.

Para construir un polígono de frecuencias, primero hay que examinar los datos y decidir el número de intervalos, o intervalos de clase, que se van a utilizar en los ejes x y y. Después de elegir los rangos apropiados, comience a trazar los puntos de datos. Después de trazar todos los puntos, dibuje segmentos de línea para conectarlos.

Ejemplo:

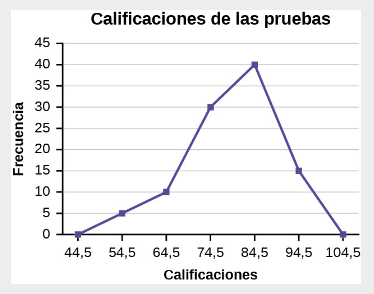

Se construyó un polígono de frecuencias a partir de la tabla de frecuencias que aparece a continuación.

Distribución de frecuencias de las calificaciones del examen final de Cálculo

La primera etiqueta del eje x es 44,5. Esto representa un intervalo que va de 39,5 a 49,5. Dado que la calificación más baja de la prueba es 54,5, este intervalo se utiliza solo para permitir que el gráfico toque el eje x. El punto identificado como 54,5 representa el siguiente intervalo, o el primer intervalo “real” de la tabla, y contiene cinco calificaciones. Este razonamiento se sigue para cada uno de los intervalos restantes, con el punto 104,5 que representa el intervalo de 99,5 a 109,5. De nuevo, este intervalo no contiene datos y solo se utiliza para que el gráfico toque el eje x. Observando el gráfico, decimos que esta distribución está distorsionada porque un lado del gráfico no es un espejo del otro.

Los polígonos de frecuencia son útiles para comparar distribuciones. Esto se consigue superponiendo los polígonos de frecuencia dibujados para diferentes conjuntos de datos.

Ejemplo:

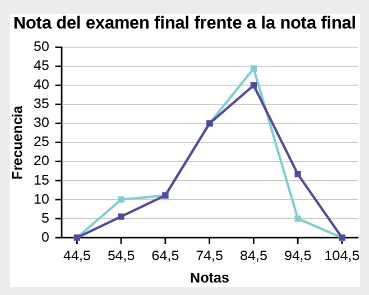

Construiremos un polígono de frecuencias superpuestas comparando las puntuaciones del ejemplo con la nota numérica final de los estudiantes.

Distribución de frecuencias de las calificaciones del examen final de Cálculo

Distribución de frecuencias de las notas finales de Cálculo

Supongamos que queremos estudiar el rango de temperaturas de una región durante todo un mes. Todos los días a mediodía anotamos la temperatura y la anotamos en un registro. Con estos datos se podrían realizar diversos estudios estadísticos. Podemos hallar la media o la mediana de la temperatura del mes. Podemos construir un histograma que muestre el número de días en que las temperaturas alcanzan un determinado rango de valores, sin embargo, todos estos métodos ignoran una parte de los datos que hemos recopilado.

Una característica de los datos que podemos considerar es la del tiempo. Dado que cada fecha se empareja con la lectura de la temperatura del día, no tenemos que pensar que los datos son aleatorios. En cambio, podemos utilizar los tiempos indicados para imponer un orden cronológico a los datos. Un gráfico que reconoce esta ordenación y muestra la evolución de la temperatura a medida que avanza el mes se denomina gráfico de series temporales.

Construcción de un gráfico de series temporales

Para construir un gráfico de series temporales debemos observar las dos partes de nuestro conjunto de datos emparejados. Comenzamos con un sistema de coordenadas cartesianas estándar. El eje horizontal se utiliza para trazar la fecha o los incrementos de tiempo, y el eje vertical se utiliza para trazar los valores de la variable que estamos midiendo. De este modo, hacemos que cada punto del gráfico corresponda a una fecha y a una cantidad medida. Los puntos del gráfico suelen estar conectados por líneas rectas en el orden en que se producen.

Ejemplo:

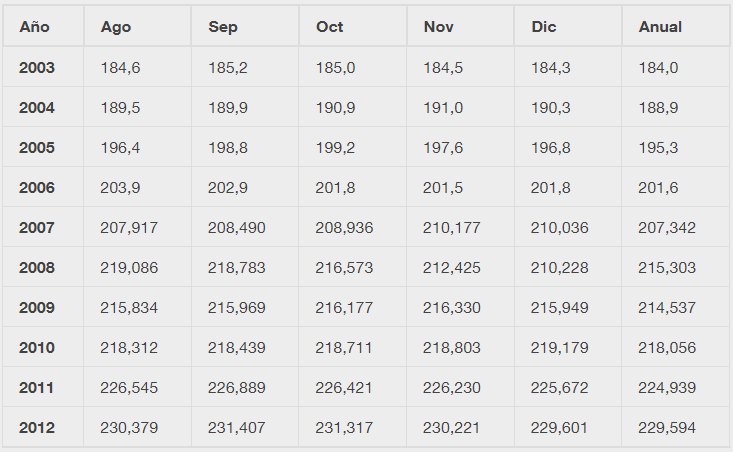

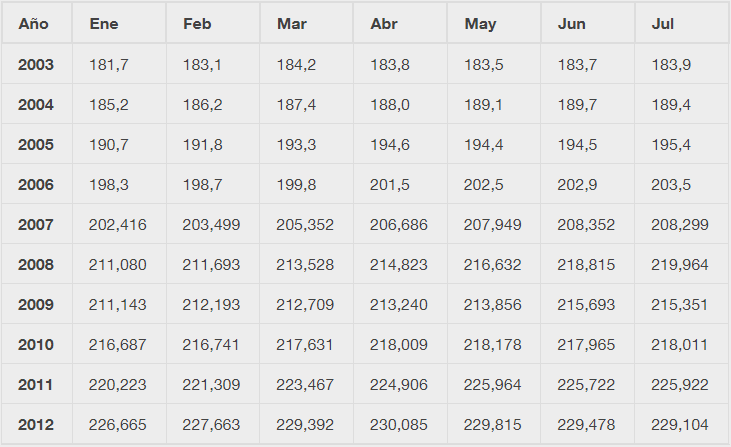

Los siguientes datos muestran el Índice de Precios del Consumidor (IPC) Anual, cada mes, durante diez años.

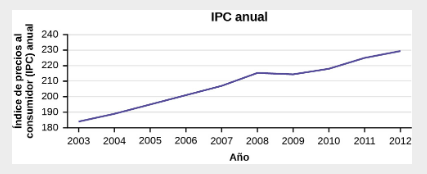

Construir un gráfico de series temporales solo para los datos del Índice de Precios del Consumidor Anual.

Usos de un gráfico de series temporales

Los gráficos de series temporales son herramientas importantes en diversas aplicaciones de la estadística. Cuando se registran los valores de una misma variable durante un largo periodo, a veces, es difícil discernir cualquier tendencia o patrón. Sin embargo, una vez que los mismos puntos de datos se muestran gráficamente, algunas características saltan a la vista. Los gráficos de series temporales facilitan la detección de tendencias.
